Пумпа за гориво (убризгавање дизел горива)

Специјални алат

	Светски дијагностички систем (WDS) 418-F224
	Ручна вакуум/притисна пумпа 23-036А (416-D001)

Општа опрема: Усисивач за мотор.

Име	Спецификација
Силиконска заптивка и заптивач	WSE-M4G323-A4
Материјал заптивке	WSK-M2G348-A5
Мазиво за нипел прикључак ТБД доводног вода високог притиска	TBD

Повлачење

УПОЗОРЕЊЕ: Немојте пушити или ходати са запаљеном цигаретом или било којом врстом отвореног пламена док радите на или у близини предмета везаних за гориво. У таквим ситуацијама увек постоје лако запаљиве смеше које се могу запалити. Непоштовање ових упутстава може довести до повреде.

УПОЗОРЕЊЕ: Овај поступак се односи на руковање горивом. Увек будите свесни могућности прскања горива и придржавајте се мера опреза при руковању горивом. Непоштовање ових упутстава може довести до повреде.

УПОЗОРЕЊЕ: Не поправљајте систем за убризгавање горива док мотор ради. Притисак горива у систему може да достигне 1600 бара. Непоштовање ових упутстава може довести до повреде.

УПОЗОРЕЊЕ: Немојте вршити никакве поправке на систему за убризгавање горива без провере да ли је притисак горива пао на нулу и да је температура горива достигла спољну температуру или испод 30°Ц, у зависности од тога шта је веће. Непоштовање ових упутстава може довести до повреде.

УПОЗОРЕЊЕ: Након заустављања мотора, сачекајте најмање један минут пре него што извршите било какве поправке на систему за убризгавање горива. Непоштовање ових упутстава може довести до повреде.

УПОЗОРЕЊЕ: Уверите се да је простор радионице у коме се ради на возилу што је могуће чист и без прашине. Стране материје од рада на квачилу, кочницама или операцијама машинске обраде или заваривања могу контаминирати систем за гориво и резултирати накнадним кваром.

ОПРЕЗ: Увек обавите процедуру чишћења пре било каквих поправки компоненти система за убризгавање горива. Непоштовање овог упутства може довести до тога да прљавштина уђе у систем за убризгавање горива.

ОПРЕЗ: Опрема за убризгавање дизел горива је произведена са веома прецизним толеранцијама и веома малим зазорима. Стога, када радите са овим елементима, посебно је важно посматрати апсолутну чистоћу. Отворене рупе или водови увек треба зачепити одговарајућим чеповима.

ОПРЕЗ: Немојте растављати или чистити унутрашњост пумпе за гориво, чак ни ултразвуком. Увек инсталирајте нову пумпу за гориво ако је потребно.

1. Коришћење функције «Дата логгер» («Datalogger») светски дијагностички систем (WDS), проверите да ли је притисак горива пао на нулу и да је температура горива достигла спољну температуру или температуру испод 30°Ц, шта год је веће.

2. Уклоните зупчасти каиш.Погледајте одељак 303-01А / 303-01Б / 303-01Ц / 303-01Д / 303-01Е за више информација.

3.

НАПОМЕНА: Ременица пумпе за гориво заптива ланчаник пумпе за гориво.

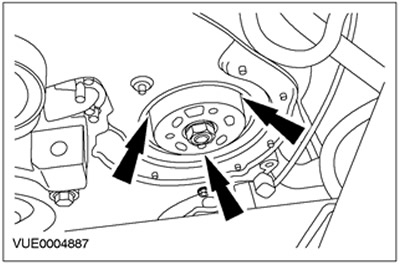

Скините ременицу пумпе за гориво.



4. Уклоните заптивку пумпе за гориво. Одбаците печат јер више није потребан.



5. Уклоните потпорни држач водова за гориво високог притиска.



6.

ОПРЕЗ: Заштитите генератор од контаминације. Непоштовање овог упутства може довести до прераног квара генератора.

Покријте генератор материјалом који не оставља длачице да бисте спречили контаминацију.

7.

ОПРЕЗ: Затворите утичнице вентила за дозирање горива и сензора температуре горива како бисте спречили да буду контаминирани течношћу за чишћење.

Очистите пумпу за гориво, разводник за гориво, вод за довод горива високог притиска и суседне области За више информација погледајте поглавље Чишћење компоненти система за убризгавање горива у овом одељку.

8.

ОПРЕЗ: Вод за довод горива високог притиска мора остати у контакту са пумпом за гориво и разводником за гориво све док се сви пинови спојеви не одвоје и очисте. Непоштовање овог упутства може довести до тога да прљавштина уђе у систем за убризгавање горива.

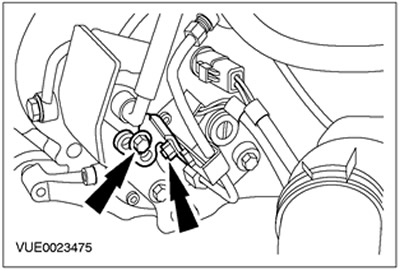

Одвојите довод горива високог притиска и стезаљку од пумпе за гориво и разводника горива.



9.

ОПРЕЗ: Вод за довод горива високог притиска мора остати у контакту са пумпом за гориво и разводником за гориво све док се сви пинови спојеви не одвоје и очисте. Непоштовање овог упутства може довести до тога да прљавштина уђе у систем за убризгавање горива.

Користећи усисивач за моторе, уклоните страни материјал из довода горива високог притиска, пумпе за гориво и разводника за гориво.

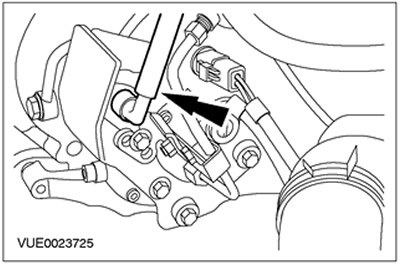

10. Уклоните довод горива високог притиска.

11. Користећи усисивач мотора, уклоните стране материје из пумпе за гориво и разводника за гориво.

12. Поставите чепове у отворене отворе са навојем на пумпи за гориво и разводнику за гориво.

13.

НАПОМЕНА: Означите оријентацију копче да бисте били сигурни да је инсталиран у потпуно истом положају.

Уклоните стезаљку са довода горива високог притиска.



14. Одбаците довод горива високог притиска јер више није потребан.

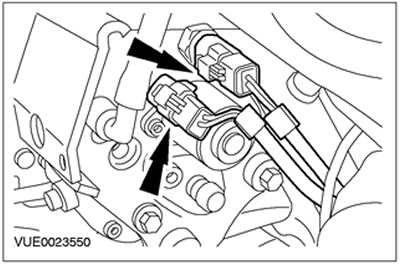

15. Одвојите утичнице за вентил за дозирање горива и сензор температуре горива.



16. Изврните завртње основног крака пумпе за гориво.



17. Одвојите повратни вод горива од пумпе за гориво до филтера за гориво од дифузора повратног горива.Погледајте одељак 310-00 за више информација. Поставите утикаче на повратни вод горива пумпе за гориво и дифузор повратног вода за гориво.



18. Одвојите доводни вод пумпе за гориво од пумпе за гориво Погледајте одељак 310-00 за више информација. Поставите утикаче на довод горива пумпе за гориво и пумпе за гориво.



19. Одвојите повратни вод млазнице за гориво од дифузора повратног вода за гориво. Поставите чепове на повратни вод горива млазнице за гориво и дифузор повратног вода за гориво.

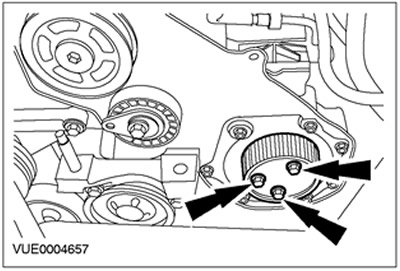

20. Изврните завртње за причвршћивање звездице пумпе за гориво.



21.

НАПОМЕНА: Вијцима за причвршћивање пумпе за гориво може се приступити кроз предвиђене рупе, али се монтажни завртњи не могу у потпуности уклонити.

Уклоните пумпу за гориво и заштитни екран. Одбаците заптивку јер више није потребна.



22. Скините заштитни екран са пумпе за гориво.

Инсталација

УПОЗОРЕЊЕ: Немојте пушити или ходати са запаљеном цигаретом или било којом врстом отвореног пламена док радите на или у близини предмета везаних за гориво. У таквим ситуацијама увек постоје лако запаљиве смеше које се могу запалити. Непоштовање ових упутстава може довести до повреде.

УПОЗОРЕЊЕ: Овај поступак се односи на руковање горивом. Увек будите свесни могућности прскања горива и придржавајте се мера опреза при руковању горивом. Непоштовање ових упутстава може довести до повреде.

УПОЗОРЕЊЕ: Уверите се да је простор радионице у коме се ради на возилу што је могуће чист и без прашине. Стране материје од рада на квачилу, кочницама или операцијама машинске обраде или заваривања могу контаминирати систем горива и резултирати накнадним кваром.

ОПРЕЗ: Увек обавите процедуру чишћења пре било каквих поправки компоненти система за убризгавање горива. Непоштовање овог упутства може довести до тога да прљавштина уђе у систем за убризгавање горива.

ОПРЕЗ: Опрема за убризгавање дизел горива је произведена са веома прецизним толеранцијама и веома малим зазорима. Стога, када радите са овим елементима, посебно је важно посматрати апсолутну чистоћу. Отворене рупе или водови увек треба зачепити одговарајућим чеповима.

ОПРЕЗ: Немојте растављати или чистити унутрашњост пумпе за гориво, чак ни ултразвуком. Увек инсталирајте нову пумпу за гориво ако је потребно.

НАПОМЕНА: Уградите нову заптивку пумпе за гориво.

НАПОМЕНА: Поставите нову заптивку пумпе за гориво.

НАПОМЕНА: Инсталирајте нови вод за довод горива високог притиска.

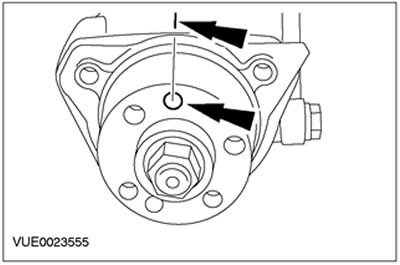

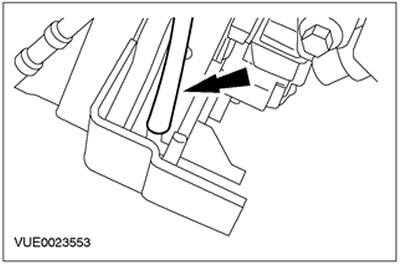

1. Поравнајте рупу на погону пумпе за гориво са означеном линијом на кућишту пумпе за гориво.



2.

НАПОМЕНА: Да бисте правилно поставили пумпу за гориво, равномерно затегните завртње.

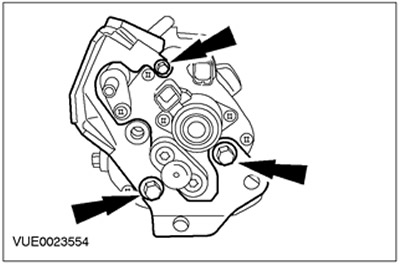

Инсталирајте пумпу за гориво.

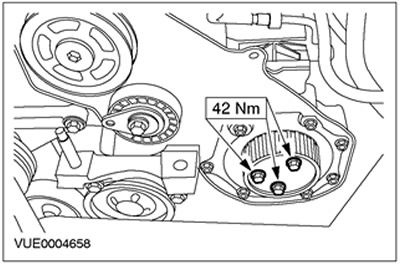

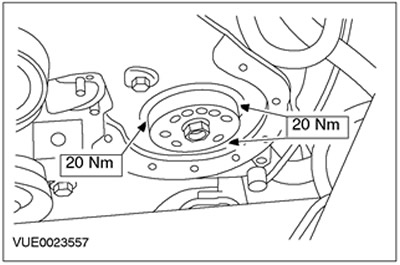

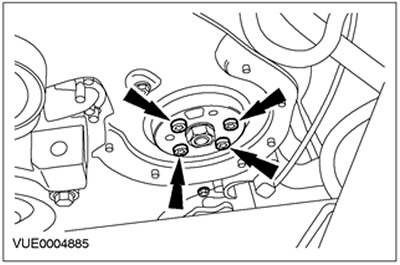

3. Уградите завртње ланчаника пумпе за гориво.

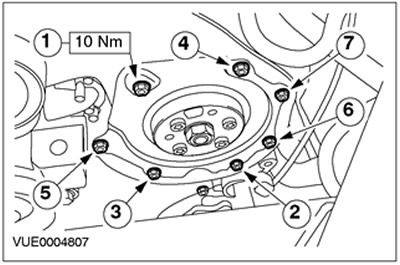

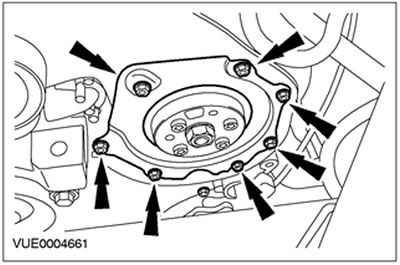

4. Инсталирајте нову заптивку пумпе за гориво. Затегните завртње у низу



5. Уклоните утикаче и повежите повратни вод млазнице за гориво са дифузором повратног вода за гориво. Одбаците утикаче јер више нису потребни.



6. Уклоните утикаче и повежите довод пумпе за гориво са пумпом за гориво. Одбаците утикаче јер више нису потребни.



7. Поставите заштитни екран на пумпу за гориво (ради јасноће, приказана је уклоњена пумпа за гориво).



8. Повежите конекторе вентила за дозирање горива и сензора температуре горива.



9.

НАПОМЕНА: Обавезно поставите копчу у исти положај у којем је била пре уклањања.

Поставите стезаљку на довод горива високог притиска.

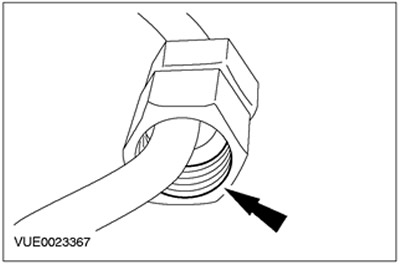

10. Подмажите навоје спојева брадавица водова за довод горива високог притиска чистим мазивом.



11.

ОПРЕЗ: Заштитите генератор од контаминације. Непоштовање овог упутства може довести до прераног квара генератора.

Покријте генератор материјалом који не оставља длачице да бисте спречили контаминацију.

12.

ОПРЕЗ: Не ударајте крајеве водова за довод горива под високим притиском. Непоштовање овог упутства може довести до оштећења крајева цеви за гориво и уласка страног материјала у систем за убризгавање горива.

ОПРЕЗ: Уклоните чепове са довода горива високог притиска, млазнице за гориво и разводника за гориво што је пре могуће. Непоштовање овог упутства може довести до тога да прљавштина уђе у систем за убризгавање горива.

НАПОМЕНА: У овој фази немојте затезати прикључке нипела за довод горива високог притиска.

НАПОМЕНА: Извршите притисак на довод горива високог притиска како бисте одржали брадавицу цеви за гориво у контакту са пумпом за гориво и конусима разводника горива када су повезани.

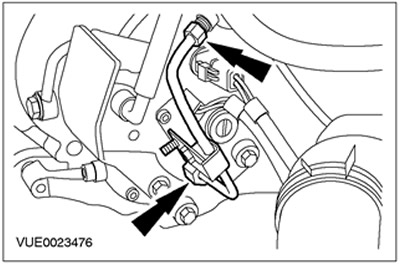

Инсталирајте нови вод за довод горива високог притиска.

• 1. Повежите довод горива високог притиска на разводник горива.
• 2. Повежите довод горива високог притиска на пумпу за гориво.
• Одбаците утикаче јер више нису потребни.

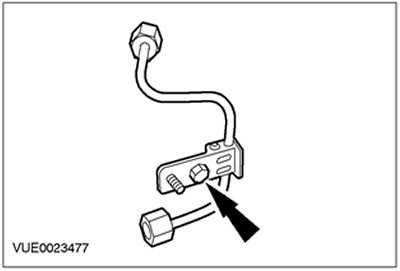

13. Притегните завртње потпорног држача пумпе за гориво (ради јасноће је приказан вод за довод горива високог притиска уклоњен).



14.

ОПРЕЗ: Алат за затезање нипела за довод горива високог притиска треба да буде инсталиран на врху прикључка јер се ту налази највећи део материјала. Непоштовање ових упутстава може довести до оштећења пин везе.

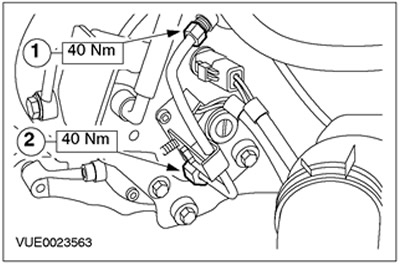

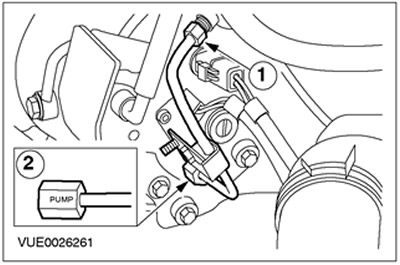

Затегните спојеве брадавица водова за довод горива високог притиска.

• 1. Затегните спојеве назувки водова за довод горива високог притиска на разводнику за гориво.
• 2. Затегните спој набрадака довода горива високог притиска на пумпи за гориво.

15. Инсталирајте држач водова за гориво високог притиска.



16.

ОПРЕЗ: Користите нови комад прозирне пластичне цеви са посебним алатом.

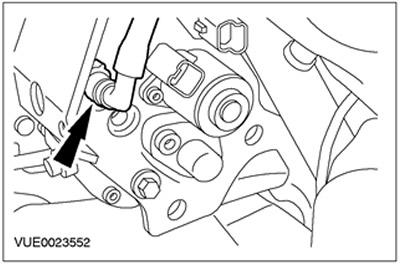

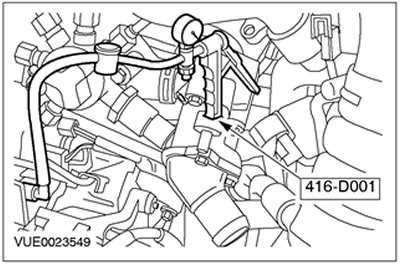

Уклоните утикач са конектора повратног вода пумпе за гориво и помоћу специјалног алата напуните пумпу за гориво док чисто гориво не потече у резервоар вакуум пумпе.

• Одбаците утикаче јер више нису потребни.

17. Уклоните специјални алат.

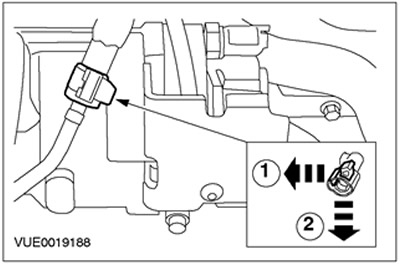

18. Повежите повратни вод горива од пумпе за гориво на филтер горива.



19.

НАПОМЕНА: Користећи силиконску заптивку и заптивач, запечатите ременицу пумпе за гориво уз ланчаник пумпе за гориво.

НАПОМЕНА: Нанесите материјал за заптивање на спољну ивицу отвора за вијке на ременици пумпе за гориво.

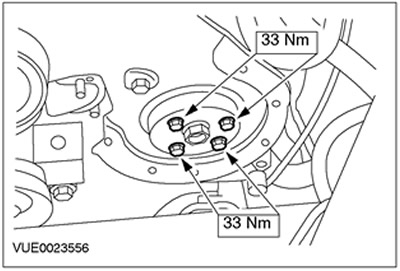

Уградите ременицу пумпе за гориво.



20. Уклоните материјал који не оставља длачице са генератора.

21. Инсталирајте нови зупчасти каиш.Погледајте одељак 303-01А / 303-01Б / 303-01Ц / 303-01Д / 303-01Е за више информација.
