Поред тога, мењач се уклања ради замене квачила, замајца и задњег уљног заптивача радилице мотора.
Аутоматски мењач се уклања из скоро истих разлога као и ручни мењач, осим потребе за заменом квачила и замајца, који у овом случају изостају.
Технике скидања и уградње за ручне и аутоматске мењаче су скоро исте и описане су на примеру ручног мењача. Разлика је у величини и броју управљачких каблова преноса, као иу присуству хидрауличних црева у аутоматском мењачу који повезују мењач са хладњаком за хлађење.
КОРИСНИ САВЕТ: Посао уклањања и уградње мењача је веома напоран, па се прво уверите да његови кварови нису узроковани другим разлозима (недовољан ниво уља, кварови у погону квачила, лабављење мењача итд.).
ДОБАР САВЕТ: Мењач је прилично тежак и његов облик је незгодан за држање, па препоручујемо да га уклоните уз помоћ помоћника.
Да бисте уклонили ручни мењач, пратите ове кораке.
НАПОМЕНА: Уклањање и уградња ручног мењача приказано је на примеру уклањања мод. иБ5.
Биће вам потребни: кључеви "за 8", "за 10", "за 13", "за 15", глава утичнице "за 13" са чегртаљком, шрафцигер са равним сечивом.
1. Поставите возило на лифт или јаму.

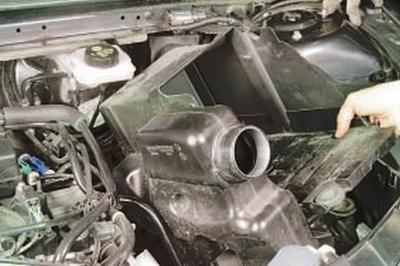

2. Уклоните филтер за ваздух (погледајте Уклањање и постављање филтера за ваздух и усисног пригушивача).
3. Уклоните блатобран и заштиту кућишта радилице (погледајте Уклањање и постављање блатобрана и заштите картера).
4. Оцедити уље (радни флуид) из мењача (погледајте Замена уља у ручном мењачу или Замена течности у аутоматском мењачу).

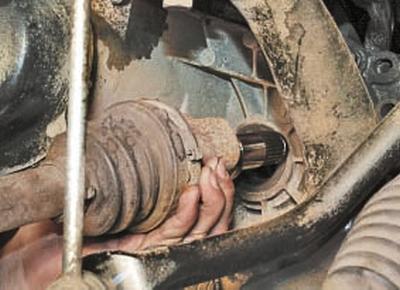

5. Уклоните погоне предњих точкова (погледајте Уклањање и уградња погона на предње точкове).

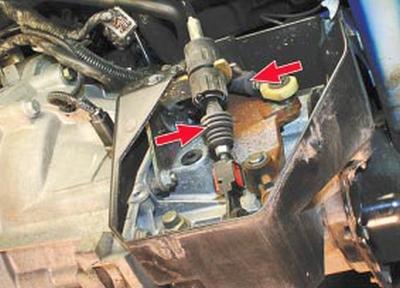

6. Одвојите управљачке каблове мењача од мењача (погледајте Замена контролног кабла преноса).
7. Уклоните лежиште батерије (погледајте Уклањање и постављање полице за батерије).

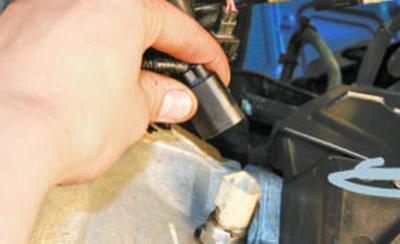

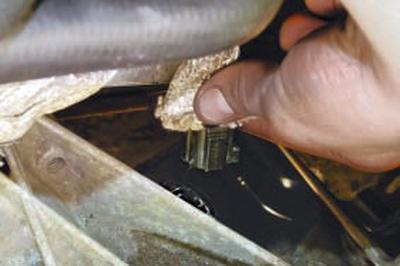

8. Одвојите конектор снопа ожичења од прекидача светла за вожњу уназад (погледајте Провера и замена прекидача светла за вожњу уназад) …

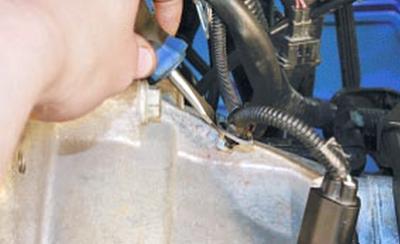

9….одвуците шрафцигером…

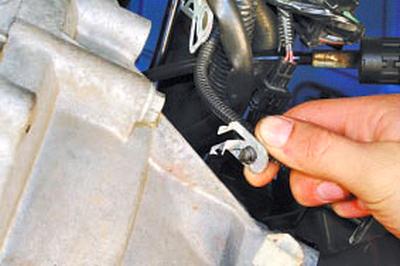

10.... Одвојите држач свежња прекидача светла за вожњу уназад са кућишта мењача и померите свежањ у страну.
11. Одвојите конектор снопа ожичења од сензора брзине (погледајте Провера и замена контролних сензора мотора).

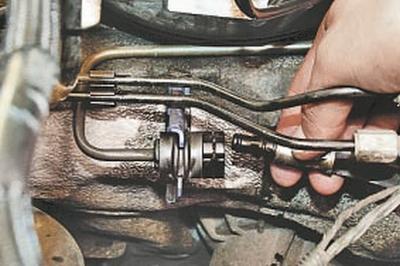

12. Одвијајући шрафцигером, уклоните држач опруге врха хидрауличног црева за отпуштање квачила..
13.... и одвојите црево од хидрауличке цеви.
НАПОМЕНА: Предузмите мере предострожности против цурења уља из цеви за ослобађање хидрауличног квачила (на пример, зачепљење отвора цеви крпом или дрвеним чепом).

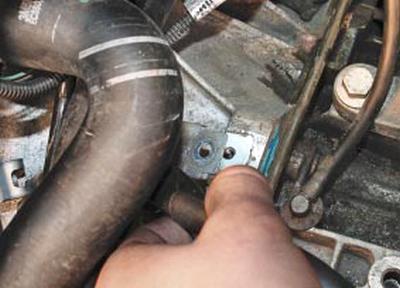

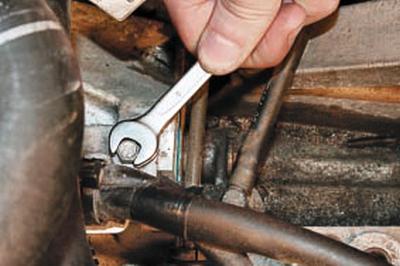

14. Изврните вијак за причвршћивање кракова црева на кућиште мењача…
15.... и померите држач заједно са цревима у страну.

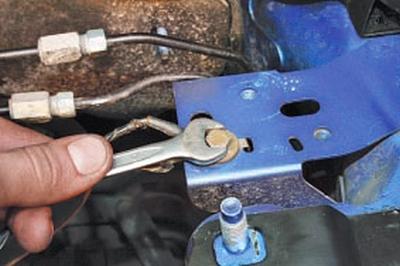

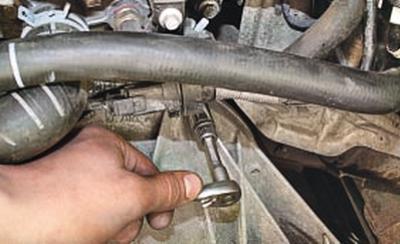

16. Изврните вијак за причвршћивање "масних" жица на руку тела..
17.... одвојите жице од држача и однесите их на страну.
18. Уклоните монтажне завртње и уклоните стартер из кућишта квачила без одвајања жица са њега (погледајте Уклањање и инсталирање стартера). Одвојите стартер на страну и осигурајте га на било који начин да не омета даљи рад.
19. Сигурно подуприте мотор или га окачите помоћу дизалице. Уградите сличан носач испод мењача.
20. Уклоните леви носач погонског склопа (погледајте Замена носача левог погонског склопа).

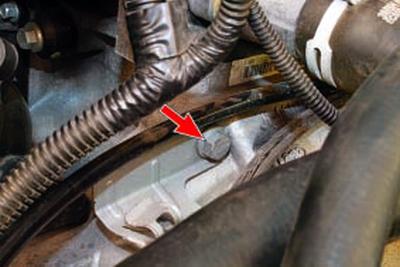

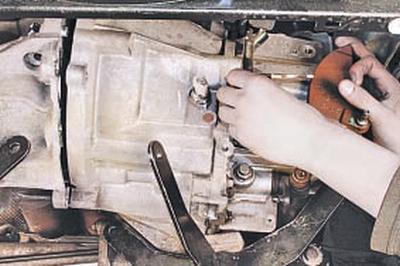

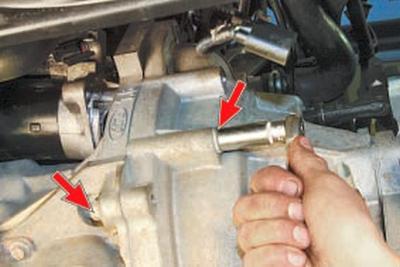

21. Уклоните један вијак који причвршћује кућиште мењача за мотор са горње леве стране..
22….и десно…
23….два завртња на левој страни…

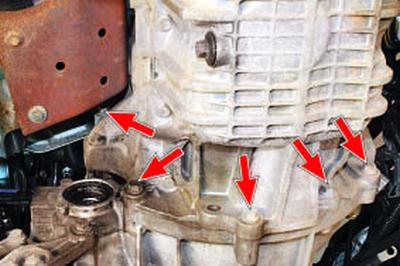

24.... и пет вијака одоздо.

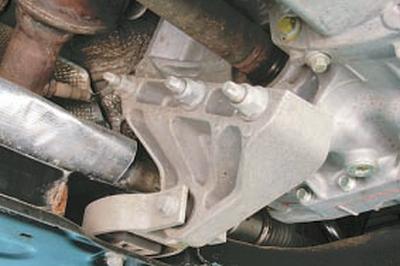

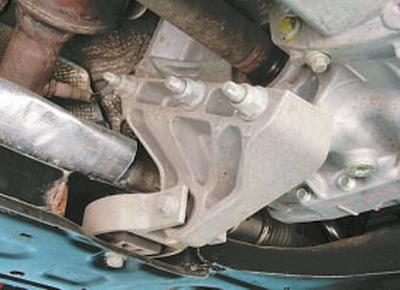

25. Уклоните ослонац задњег вешања агрегата (погледајте Замена задњег носача погонског склопа).

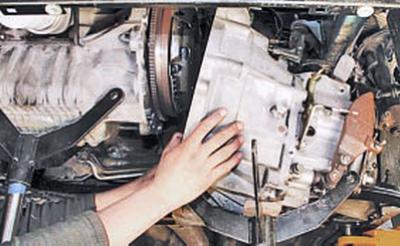

26. Померите мењач назад све док улазна осовина кутије не изађе из главчине диска квачила.
27. Померите кутију што је више могуће уназад, уклоните ослонац испод ње и, нагињући задњи део кутије надоле, уклоните је из аутомобила.
УПОЗОРЕЊЕ: Приликом скидања мењача не наслањајте крај улазног вратила на латице мембранске опруге, како их не бисте деформисали.
28. Успоставити пренос и све уклоњене детаље и чворове по реду, повратак на уклањање.
КОРИСНИ САВЕТ: Пре уградње мењача препоручујемо подмазивање шиљака улазног вратила танким слојем ватросталне масти.
Проверите са посебним трном како је диск квачила центриран (погледајте Уклањање и уградња квачила).
29. Напуните мењач уљем (погледајте Замена уља у ручном мењачу или Замена течности у аутоматском мењачу).
30. Уклоните ваздух из хидрауличног окидача квачила (погледајте Одзрачивање хидрауличног отпуштања квачила).
31. Ако је потребно, подесите управљачки погон мењача (погледајте Подешавање актуатора управљања мењачем).
Да бисте уклонили аутоматски мењач, пратите ове кораке.
1. Поставите возило на лифт или јаму.
2. Уклоните филтер за ваздух (погледајте Уклањање и постављање филтера за ваздух и усисног пригушивача).
3. Уклоните блатобран и заштиту кућишта радилице (погледајте Уклањање и постављање блатобрана и заштите картера).
4. Оцедити уље (течност) из мењача (погледајте Замена уља у ручном мењачу или Замена течности у аутоматском мењачу).
5. Уклоните погоне предњих точкова (погледајте Уклањање и уградња погона на предње точкове).
6. Уклоните лежиште батерије (погледајте Уклањање и постављање полице за батерије).

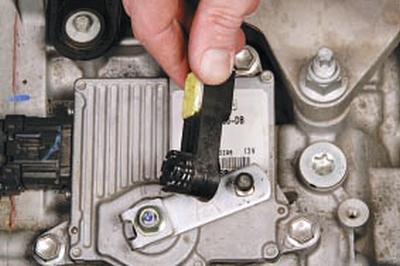

7. Притисните резу..
8.... и одвојите крај кабла од ручице мењача.

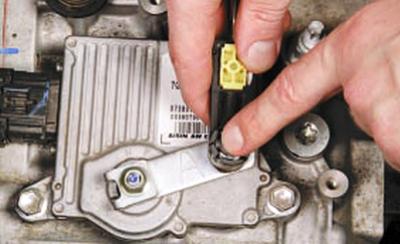

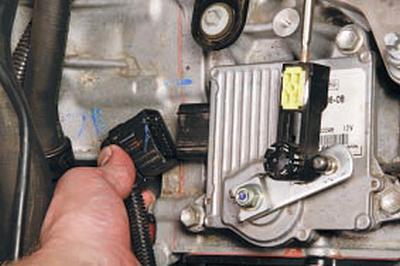

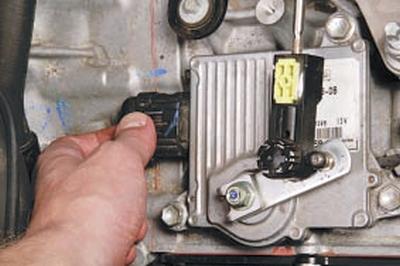

9. Притисните резу..
10.... и одвојите блок кабелског свежња од јединице мењача.
11. Одвојена црева аутопута за хлађење радне течности аутоматског мењача.
12. Уклоните стартер (погледајте Уклањање и инсталирање стартера).

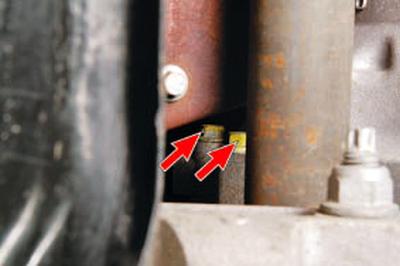

13. Одврните четири матице за причвршћивање хидротрансформатора на водећи диск.
НАПОМЕНА: Да бисте приступили наврткама које причвршћују претварач обртног момента за погонску плочу, окрените радилицу помоћу завртња за монтажу ременице.
14. Поставите испод мотора и преносника поуздан ослонац.
15. Уклоните задње и леве носаче вешања погонског склопа (погледајте Замена задњег носача погонског склопа Замена левог носача носача агрегата).

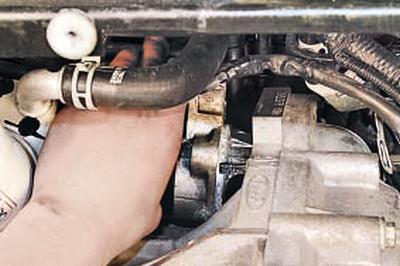

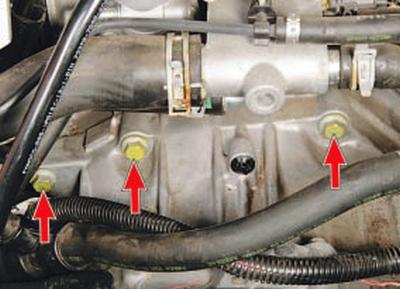

16. Изврните три вијка горњег причвршћивања мењача на мотор…
17.... два бочна монтажна вијка..
18….четири доња монтажна вијка и скините аутоматски мењач са возила.
19. Успоставити пренос и све уклоњене детаље и чворове по реду, повратак на уклањање.
20. Напуните течност за пренос (погледајте Замена уља у ручном мењачу или Замена течности у аутоматском мењачу).
21. Ако је потребно, подесите управљачки погон мењача (погледајте Подешавање актуатора управљања мењачем).
