Демонтажа и уградња АБС хидрауличке контролне јединице

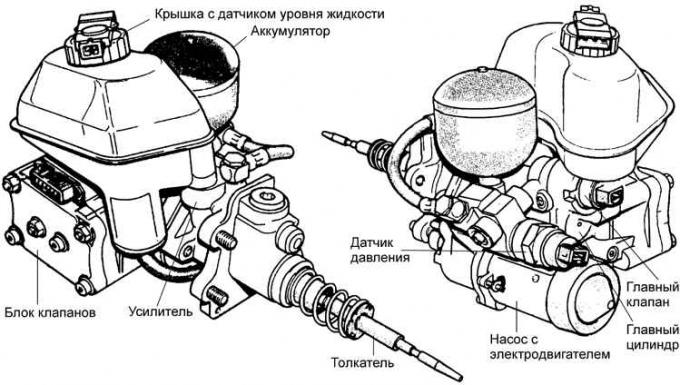

Хидраулична јединица

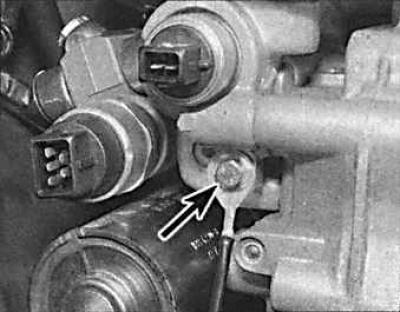

Тачка монтаже сабирнице за уземљење на хидрауличној јединици

Повлачење

1. Искључите контакт.

2. Смањите притисак у хидрауличном систему.

3. Скините лимено кућиште хидрауличке контролне јединице.

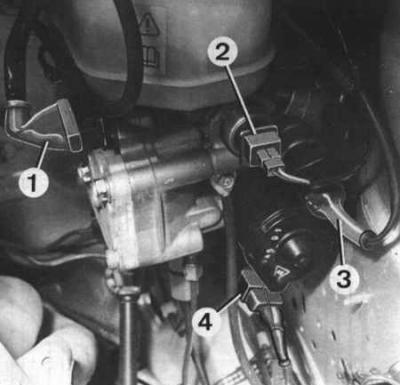

4. Искључите конекторе електричне жице са хидрауличке контролне јединице (1 - конектор склопа соленоида, 2 - конектор главног електромагнетног вентила, 3 - конектор сензора кочионог светла, 4 - конектор хидрауличне пумпе).


5. Уклоните кочиону течност из резервоара помоћу шприца.

6. Искључите хидрауличне водове са контролне јединице.

7. Затворите отворе на цевоводима и кућишту радилице хидрауличке контролне јединице одговарајућим чеповима.

8. Скините облогу пода испод педале кочнице.

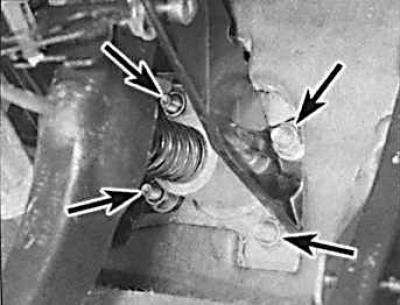

9. Одврните завртње (означено стрелицама) фиксирање хидрауличке контролне јединице.

10. Уклоните хидраулички склоп.

Пажња! Након уклањања хидрауличке контролне јединице, не додирујте потисну шипку.

Инсталација

1. Да бисте инсталирали хидрауличну контролну јединицу, пратите кораке обрнутим редоследом да бисте је уклонили.

2. Након уградње хидрауличке контролне јединице, потребно је испустити ваздух из кочионог система (види пододељак 11.5).
