Уклањање и уградња међувратила

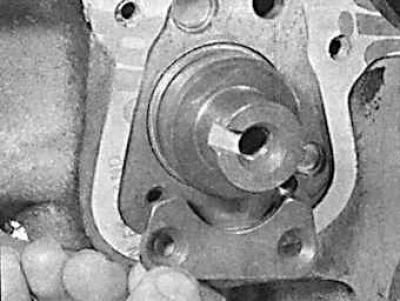

Потисна плоча причвршћивања међувратила

Уклањање и уградња међувратила

Повлачење

1. Искључите жицу за уземљење са батерије.

2. Олабавите монтажне завртње алтернатора и уклоните клинасти ремен погона алтернатора.

3. Уклоните штитник зупчастог каиша.

4. Уклоните ременицу са радилице и њене потисне подлошке.

5. Поставите клип 1. цилиндра у ТДЦ, означите положај ротора разводника и уклоните разводник паљења.

6. Уклоните завртањ ременице на међувратилу.

7. Олабавите затезач и уклоните зупчасти каиш.

8. Уклоните пумпу за гориво и подизач погона.

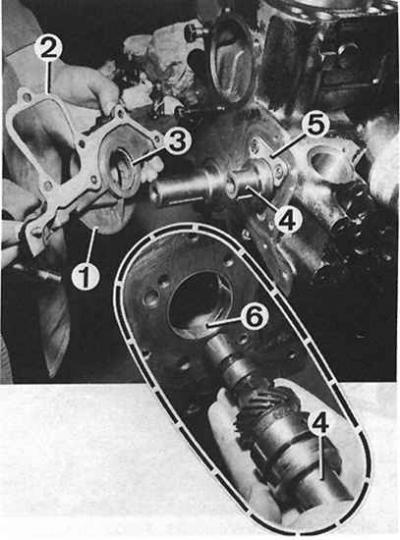

9. Одврните поклопац међувратила, поставите плочу и уклоните међувратило.


10. Уклоните О-прстен са поклопца средњег вратила.

Инсталација

1. Уградите О-прстен средњег вратила у поклопац.

2. Причврстите међувратило и монтажну плочу на блок цилиндра. Проверите аксијални зазор међувратила (ако је потребно, замените монтажну плочу, прилагођавајући њену дебљину у складу са тим).

3. Подмажите ивице заптивног прстена уљем и поставите га на међувратило са поклопцем помоћу алата 21.009 А.

4. Инсталирајте ременицу на међувратило.

5. Уметните потискивач погона пумпе за гориво у отвор на блоку цилиндра и причврстите пумпу.

6. Поставите ременицу на међувратило тако да ребра за ојачање ременице буду усмерена ка блоку цилиндра.

7. Проверите да ли положаји радилице, брегасте осовине и разводника паљења одговарају положају клипа 1. цилиндра у ТДЦ. Поправите разводник паљења и проверите његову исправну инсталацију.

8. Инсталирајте зупчасти каиш и подесите његову напетост.

9. Инсталирајте потисну подлошку на радилицу, а затим причврстите ременицу на радилицу.

10. Инсталирајте штитник зупчастог каиша.

11. Инсталирајте клинасти ремен алтернатора и погона вентилатора, подесите његову напетост (отклон треба да буде 10 мм на средини између ременице радилице и алтернатора).

12. Инсталирајте разводник паљења, повежите жице високог напона и жицу за уземљење на акумулатор.
