Уклањање и уградња браве на вратима (Сцорпио И)

Повлачење

Уклоните облоге врата.

Уклоните црне пластичне копче са ивице врата. Пажљиво скините заштитни филм.

Пажња: Филм се врло лако цепа.

Одвојите погонску шипку између цилиндра браве и браве на вратима.

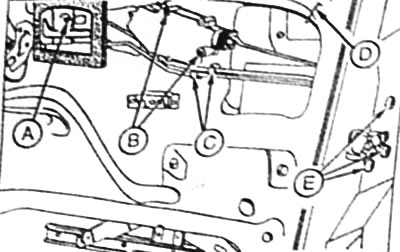

Одвојите вишепин конектор мотора браве врата. Одврните завртње -Б- за мотор за закључавање и одврните погонску шипку. Д - жичана стезаљка.

Уклоните 3 завртња -Е- за закључавање врата и одвојите вишепин конектор.

Одврните завртањ -А- који причвршћује механизам за отпуштање врата и уклоните даљински управљач према задњој страни да бисте га одвојили од крила врата.

Одвојите две чауре -Ц- од крила врата.

Извуците склоп браве иза прозорског стакла кроз велики отвор.

Одвојите погонску полугу за отпуштање врата од браве.

Инсталација

Пре уградње браве на вратима, очистите погонске шипке и нанесите универзалну маст на места са којима иду у чаурама.

Причврстите погонску шипку за отпуштање врата на браву.

Уградите склоп браве кроз велики отвор у положај за уградњу, заврните и затегните 3 завртња за причвршћивање.

Причврстите механизам за отпуштање врата. Причврстите чауре за погонске шипке.


Притисните ручицу за закључавање механизма за отпуштање врата у положај за закључавање и гурните ручицу за откључавање до краја уназад. Уметните и затегните завртањ који причвршћује механизам за отпуштање.

Проверите да ли механизам за откључавање исправно функционише када је брава закључана, ако је потребно, подесите га.

Повежите вишепински конектор браве на вратима.

Причврстите шипку мотора за закључавање врата и причврстите мотор на врата. Повежите вишепински конектор мотора.

Закачите погонску шипку између цилиндра браве и браве на вратима.

Пажња. Ако заштитни филм није правилно залепљен, у путничком простору ће се појавити промаја када се возило креће.

Уградите облоге врата.
