Опрез: Свећице мењајте само када је мотор хладан или топао на додир. Ако се свјећице уклоне када је мотор врућ, навоји свјећице у глави цилиндра од лаке легуре могу бити огољени.
Мотори до 8/94
Повлачење
Да бисте олакшали накнадну инсталацију високонапонских жица, обележите етикетама у складу са процедуром
рад цилиндра.
Скините поклопце свећица.
Истовремено, повуците само врхове, ни у ком случају на жице. Да би се олакшало уклањање, препоручује се употреба посебне стезаљке, на пример, ХАЗЕТ 1Б49-1.
Ако је могуће, издувајте нише свећица компримованим ваздухом како прљавштина не би ушла у цилиндре када се свећице скидају.
Уклоните свећице одговарајућим кључем. Приликом извртања није дозвољено искривљавање свеће, јер то може довести до уништења њеног керамичког изолатора. Користите одговарајући кључ за одвртање, нпр. ХАЗЕТ 900КФ.
Инсталација
Помоћу насадног кључа ручно зашрафите свећице у главу цилиндра док се не заустави.
Пажња. Немојте увртати када увртате свећицу.
Затегните свећице кључем за свећице на 25 Нм (за V6 мотор - обртни момент од 40 Нм).
Пажња: Када то радите, немојте окретати кључ, јер то може довести до уништења керамичког изолатора свјећице.
Пажња: Ако нема момент кључа, затегните нове свећице за још 90° (1/4 окрета), коришћене свеће - за око 15°. Када се искључују превише чврсто затегнуте свеће, навоји у глави цилиндра могу се откинути. У овом случају, навоји се морају поправити помоћу УТЦ или Хели-Цоил уметака.
Уградите врхове свећица у складу са ознакама на етикетама које су постављене пре уклањања. Љуљајући се у различитим правцима, уверите се да су врхови свећица и високонапонских жица чврсто постављени.
DOHC 2.0Л и V6 мотори од 9/94
Пажња. Овде су наведене само разлике у операцијама које треба напоменути.
Повлачење

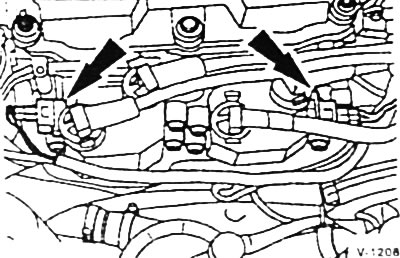

Одвојите утичне конекторе са намотаја за паљење.
Скините поклопце свећица.
Погодан кључ, на пример. ХАЗЕТ 4766-1 или ФОРД 21-202, скините свећице.
Инсталација
Нанесите ФОРД ЕСД-М1244-А на навоје свећице пре уградње. Невер-Сеизе или Бостиц НСН 165 се такође могу користити.
Помоћу насадног кључа ручно зашрафите свећице у главу цилиндра док се не заустави.
Пажња: Приликом увртања свећице немојте увртати.
Затегните свећице кључем за свећице на 20 Нм (за V6 мотор - обртни момент од 30 Нм).
Пажња. У овом случају не изобличавајте кључ, јер то може довести до уништења керамичког изолатора свјећице.
Уградите капице за свећице.
Повежите конекторе завојница за паљење.
2.3Л DOHC мотор од 9/94
Пажња: Овде су наведене само разлике у операцијама које треба напоменути.
Повлачење

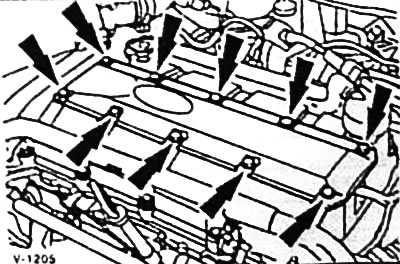

Отпустите поклопац намотаја за паљење.

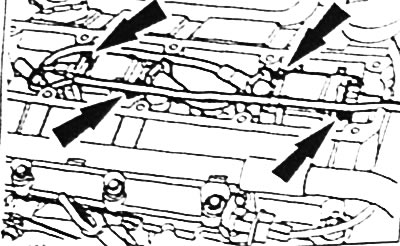

Скините поклопце свећица и завојнице за паљење.
Користећи одговарајући кључ, нпр. ХАЗЕТ 4766-1 или ФОРД 21-202, уклоните свећице.
Инсталација
Нанесите ФОРД ЕСД-М1244-А на навоје свећице пре уградње. Такође можете користити Невер-Сеизе или Бостиц МСН 165.
Помоћу насадног кључа ручно зашрафите свећице у главу цилиндра док се не заустави.
Пажња: Приликом увртања свећице немојте увртати.
Затегните свећице кључем за свећице на 20 Нм.
Пажња. У овом случају не изобличавајте кључ, јер то може довести до уништења керамичког изолатора свјећице.
Поставите капице за свећице и завојнице за паљење.
Заврните поклопац завојнице за паљење.
