Уклањање и уградња генератора

Уклањање генератора

Повлачење

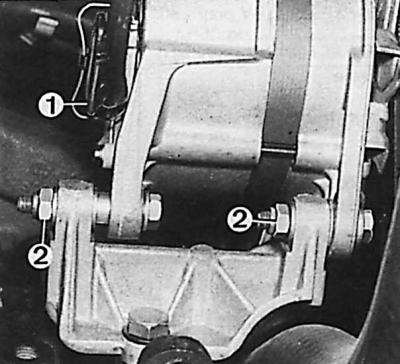

1. Одвојите жицу за уземљење са батерије и вишепински конектор на задњој страни алтернатора (након уклањања сигурносне копче).

2. Олабавите монтажне завртње алтернатора.

3. Окрените алтернатор према мотору и уклоните клинасти каиш са ременице алтернатора.

4. Одврните монтажне завртње и уклоните генератор.

Инсталација

1. Уметните генератор, заврните завртње његовог причвршћивања и затегните их руком.

2. Повежите и причврстите конектор са више жица на задњој страни генератора.



3. Инсталирајте и затегните клинасти каиш (1 - вијак затезача, А - отклон каиша (А = 10 мм)).

4. Затегните вијак за подешавање преднапрезања, затим предњи доњи монтажни вијак и на крају задњи доњи монтажни вијак алтернатора.

5. Повежите жицу за уземљење са батеријом.

6. Проверите затегнутост клинастог ремена. Ако је потребно, олабавите завртње за монтажу алтернатора, затегните клинасти каиш и поново затегните завртње, почевши од завртња за подешавање предоптерећења, а затим предњих и задњих монтажних вијака алтернатора.
