2. Одврните завртње декоративне плоче врата (види слике).

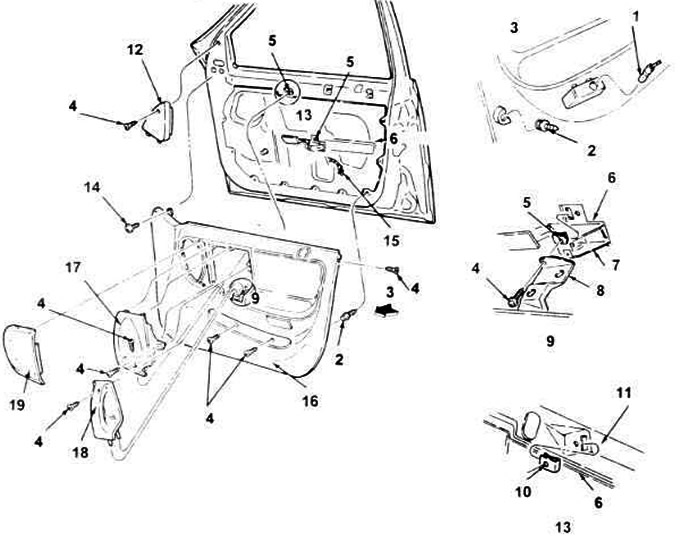

15.2, а. Детаљи декоративне плоче улазних врата.
1. Светло за отворена врата.
2. Клип.
3. Поглед А.
4. Сцрев.
5. Опружна матица.
6. Изолација влаге.
7. Врата.
8. Завршна плоча.
9. Поглед Б.
10. Опружна матица.
11. Врата.
13. Поглед Ц.
12. Цовер.
14. Вијак и подлошка.
17. Декоративни панел.
19. Цовер.
18. Ручка - држач.
16. Декоративни панел за врата.
15. Сијалица.
15.2б. Детаљи декоративне плоче типичних задњих врата (приказана су десна врата, слична су лева).
1. Вијак 56902 - С2.
2. Опружна матица.
3. Изолација влаге.
4. Врата.
5. Декоративни панел.
6. Поглед Б.
7. Гурните иглу.
8. Поглед А.
9. Сцрев.
10. Цовер.
11. Декоративни блок панела врата.
12. Вијак и подлошка.
14. Ручка - држач.
3. На моделима са механичким регулатором прозора, извуците поклопац ручке, одврните завртањ и уклоните ручку (види слику). На моделима са електричним прозорима, уклоните контролну јединицу прекидача и искључите је.

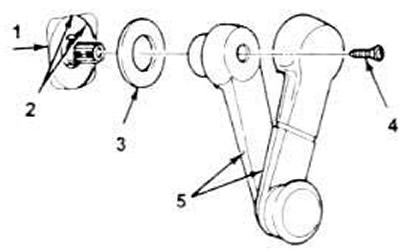

15.3. Детаљи ручне ручке прозора.
1. Таурас.
2. Сабле.
3. Плоча ручке.
4. Сцрев.
5. Регулаторни блок.
4. Уметните велики одвијач или полугу између панела врата и врата и отпустите копче дуж дна.

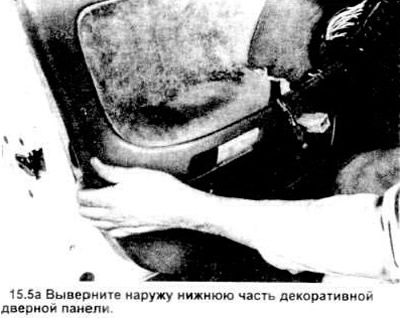

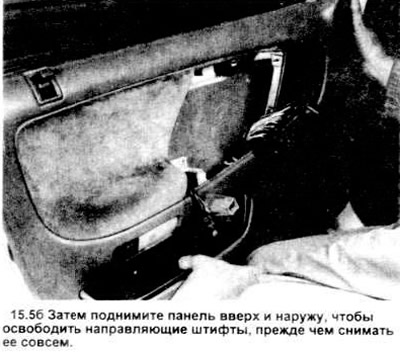

5. Са отпуштеним копчама, окрените доњи део панела врата ка споља, а затим гурните предњу ивицу панела из врата; у овом случају, игле залемљене у водич ће постати видљиве (види слику). Подигните плочу право нагоре, одспојите постојеће електричне конекторе, а затим је уклоните са врата.
6. Да бисте приступили унутрашњости врата, пажљиво уклоните баријеру против влаге. Приликом уградње - поставите баријеру за влагу на место и гурните је унутра.
7. Пре инсталације, инсталирајте све капице и копче које су уклоњене током процеса уклањања са панела врата.
8. Уметните електричне конекторе и спустите врх панела до нивоа његовог положаја у вратима, а затим гурните његову предњу ивицу преко водећих клинова. Инсталирајте плочу тако што ћете је гурнути унутра док се поклопци не закаче и копче не шкљоцну на своје место, а затим затегните завртње. Инсталирајте склоп ручке електричног прозора или прекидача прозора.
