Упозорење: не покушавајте да уклоните главни цилиндар кочнице или хидрауличну контролну јединицу (HCU) на возилима опремљеним АБС-ом. Ова процедура захтева посебан алат. Немојте одзрачити главни цилиндар или ХЦУ на уобичајен начин, у овом случају то није применљиво. Код возила са АБС-ом, задње кочнице су диск кочнице (види слику).

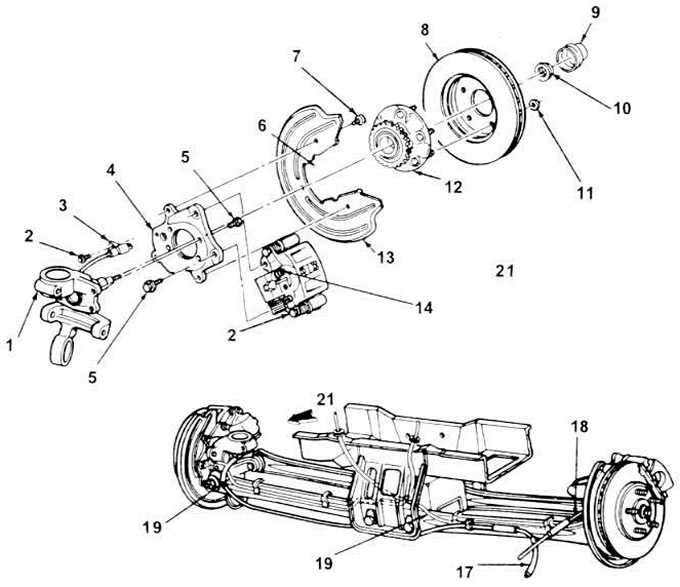

18.2. Тродимензионална слика елемената задње диск кочнице.
1. Рацк задње вешање.
2. Сцрев.
3. Блок сензора.
4. Носач чељусти.
5. Болт.
6. Печат.
7. Сцрев.
8. Ротор.
9. Поклопац масти.
10. Матица главчине и подлошка.
11. Нут (џогирање).
12. Склоп главчине - лежај и прстен - сензор.
13. Екран.
14. Вијак за одзрачивање - након одзрачивања кочница треба га затегнути.
21. Поглед З. Приказана је десна кочница, лева је слична.
17. Кабел паркирне кочнице.
18. Кабел паркирне кочнице.
19. Сензор против блокирања и блок ожичења.
Чељусти кочница задњег диска захтевају посебан алат за њихово сервисирање. Међутим, ако треба да промените плочице или замените чељусти или дискове, погледајте следеће одељке.
