Задњи амортизер и јединица завојне опруге — скидање и уградња

Упозорење: Ако су причвршћивачи вешања или управљача изгубљени или одврнути, морају се заменити новим, немојте их поново користити. Причвршћивачи се замењују новим, истог квалитета дизајна и ознаке.

Повлачење

1. Отворите пртљажник и скините бочни коси панел са одговарајуће стране. Олабавите, али не уклањајте три навртке које причвршћују подупирач за поклопац каросерије (види слику).



2. Отпустите матице точкова, подигните задњи део аутомобила, безбедно поставите на постоље. Блокирајте предње точкове, уклоните задње.

3. Одвојите шипку стабилизатора и њен спојни елемент. затим одврните држач чауре стабилизатора од пода (одељак 10).

4. Након што сте одврнули вијак, скините доњи потпорни држач вентила за контролу притиска у кочионом систему са полуге (види поглавље 9).

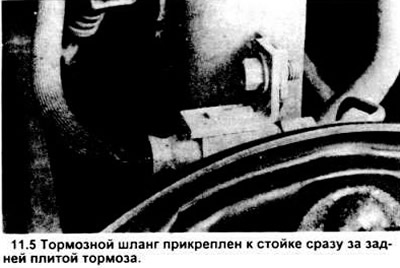

5. Одврните завртње кочионог црева са држача на сталку (види слику).



6. Да обезбеди додатни зазор у кочионим водовима. одврните вијак који причвршћује цевоводе за оквир (види слику).




7. Олабавите, али немојте уклањати завртње између осовине и стуба.

8. Одврните матицу која причвршћује млазни потисак за зглоб, уклоните подлошку и гумене чауре (одељак 14), а затим померите склоп подупирача/зглоба уназад само толико да ослободите спону из зглоба.

9. Одврните спојни вијак шаке и носача.

10. Помоћу шрафцигера лагано раширите подупирач да бисте олабавили везу између стуба и зглоба (види слику 8.9).

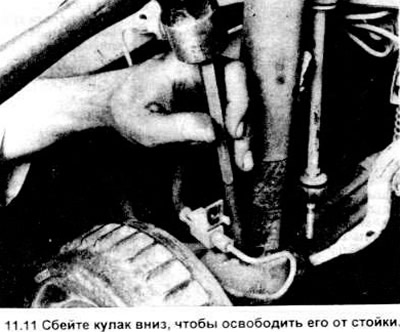

11. Користећи чекић и ударац, пажљиво оборите (скинути) осовина из регала (види слику). Ако се заглави, подмажите уљем са добром продорном снагом спој шаке и носача. Немојте ударати или савијати кочиону цев.



12. Одврните три горње причврсне матице из унутрашњости пртљажника, одвојите носач од шаке, уклоните чвор носача из аутомобила.

Инсталација

13. Убаците склоп амортизера и завојне опруге у отвор точка тако што ћете убацити три потпорна клина у отворе на стубу амортизера. Инсталирајте дно (дно) станите на зглоб да не падне, а затим руком затегните три матице.

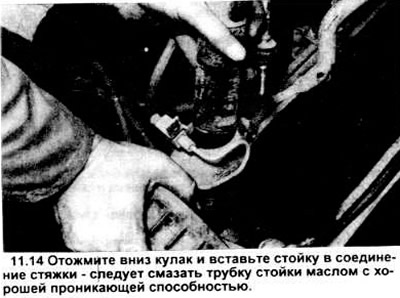

14. Повуците надоле, поравнавајући уво на задњој страни стуба са жлебом за подупирач на зглобу, и уметните усправни део у зглоб (види слику). Уградите стезни вијак, али га немојте затезати.



15. Повуците носач уназад и уметните вучну шипку у песницу. Уградите гумене чауре, подлошку и матицу, затегните одговарајућим моментом.

16. Затегните стезни вијак између зглоба и подупирача на одговарајући обртни момент.

17. Причврстите држач кочионог вода на оквир тако што ћете чврсто затегнути вијак.

18. Повежите други држач кочионог црева са потпорним држачем на подупирачу, чврсто затегните вијак.

19. Убаците стабилизатор у осовину, поставите држач стабилизатора на подну плочу, заврните и добро затегните вијак.

20. Уградите чауре полуге стабилизатора, подлошку и матицу. Добро притегните матицу.

21. Ставите точак, притегните навртке, спустите аутомобил.Затегните навртке на потребан обртни момент.

22. Затегните горње три причврсне навртке на потребан обртни момент и поставите бочну нагибну плочу у пртљажни простор.
