Повлачење
1. Уклоните доњу леву страну контролне табле.
2. Искључите електрични конектор унутрашњег прекидача.
3. Уклоните копчу са шипке прекидача (види слику).

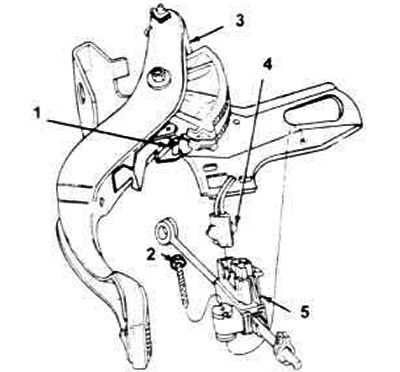

6.3. Детаљи монтаже унутрашњег прекидача стартера/квачила.
1. Стезаљка.
2. Сцрев.
3. Склоп педале и квачила.
4. Конектор за ожичење.
5. Интерни склоп прекидача стартера/квачила.
4. Отпустите завртањ који учвршћује унутрашњи прекидач за држач, а затим одвојите прекидач.
Инсталација
5. Поставите држач за подешавање на растојању од приближно 25 мм (1 инч) од краја повлачења (види слику).
6.5. Ако се мотор не окреће када се кључ за паљење окрене и педала квачила је до краја притиснута, одвојите копчу за подешавање и померите је ближе прекидачу.

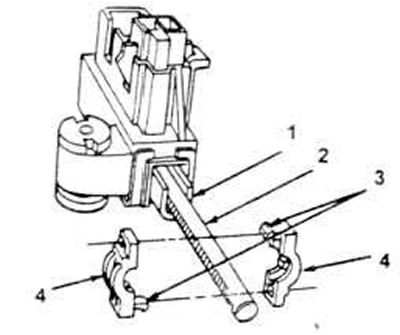

Напомена 1: Да бисте уклонили, притисните оба зуба браве и повуците у страну.
Напомена 2: када инсталирате, поставите обе половине стезаљке на стабљику на око 25,4 мм (1 инч) од краја тога; стисните половине заједно да затворите зупце браве.
1. Клип.
2. Род.
3. Зупци замка.
4. Пола клип.
6. Причврстите крај с ушицом вучне шипке на клин педале.
7. Држати педалу квачила у горњем положају све време. окрените прекидач на своје место. Зашрафите и чврсто притегните завртањ за причвршћивање.
8. Притисните педалу до пода да бисте подесили мењач.
9. Замените доњи део контролне табле.
