Riadenie

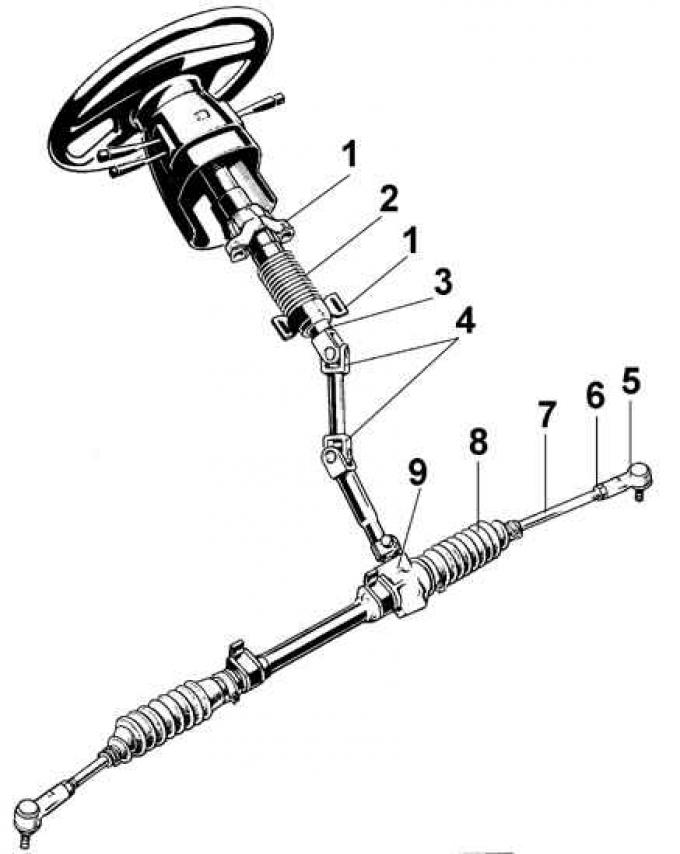

1 – konzoly upevnenia stĺpika riadenia; 2 - vlnitá rúrka; 3 - hriadeľ riadenia; 4 - krížový záves; 5 – hrot riadenia; 6 - poistná matica; 7 – ťah riadenia; 8 - ochranný kryt; 9 - telo
Riadenie pozostáva z riadiaceho mechanizmu a kormidlového zariadenia.
Hrebeňové riadenie so stĺpikom riadenia tvarovaným a nakloneným pre maximálnu bezpečnosť vodiča, so spodným hriadeľom riadenia, ktorý obsahuje univerzálny kardanový kĺb. Hnacie ozubené koleso s pastorkom je uložené na dvoch ložiskách.
Riadiace tyče sú spojené s hrebeňom cez guľové kĺby. Vonkajší guľový kĺb konca ojnice je pripevnený k otočnému čapu riadenia. Konštrukcia riadiacich tyčí umožňuje meniť ich dĺžku a tým nastaviť mieru zbiehavosti predných kolies. Zostávajúce uhly geometrie kolies sa nastavujú počas montáže vozidla a počas prevádzky nie sú predmetom nastavovania.
Volant je namontovaný na hriadeli, ktorý má šesťhranný prierez.
