Проверка сопротивления
1. Установив на автомобиле провод антенны и отсоединив кабель радио проверьте антенну в указанных точках с помощью омметра (см. рисунок). Если показания не укладываются в допустимые, замените антенну и узел кабелей.

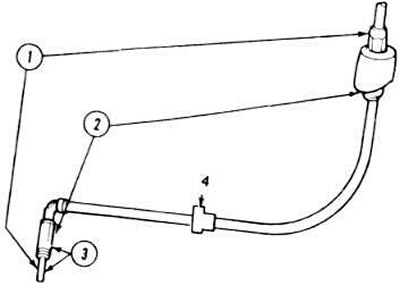

15.1, а. Проверка сопротивления между мачтой антенны и кабелем.
1. Должно быть ниже 5,0 Ома на х1 мм.
2. Должно быть ниже 5,0 Ома на х1 мм.
4. Прокладочное кольцо.
3. Должно быть на бесконечности (00)х1000 установки. Допустим более высокий уровень.

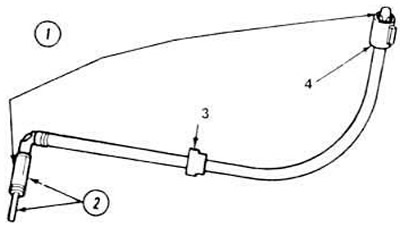

15.1, б. Проверка сопротивления между кабелем антенны и основанием.
1. Должно быть ниже 5,0 Ома на х1 мм.
2. Должно быть на бесконечности (00)х1000 установки, допустим более высокий уровень.
3. Прокладочное кольцо.
4. Проводник.
Замена
1. Отсоедините минусовой провод аккумулятора.
2. Продвиньте вовнутрь боковые стенки дверцы бардачка, опустите всю дверцу вниз.
3. Отсоедините провод антенны от задней стенки радиоприемника.
4. Вытащите кабель из зажимов и фиксаторов под приборной доской (см. рисунок).

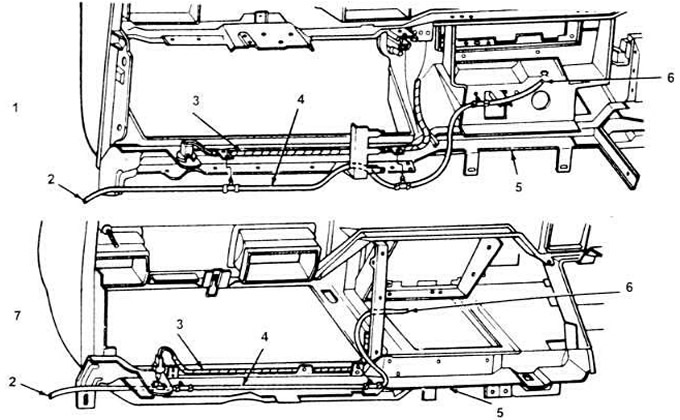

15.4. Путь прохождения кабелей антенны.
1. Taurus.
2. К антенне.
3. Блок проводов.
4. Блок кабелей.
5. Приборная доска.
6. К радио.
7. Sable.
5. Снимите вкладыш правого переднего крыла, вытащив центральные части пластмассовых зажимов плоскогубцами. Отвинтите винты, отсоедините вкладыш, опустите вниз.
6. Отсоедините кабель антенны. На антеннах с электроподъемником отсоедините силовую подводку.
7. Просуньте кабель антенны через отверстие в подушке дверной петли, снимите его через стенку крыла.

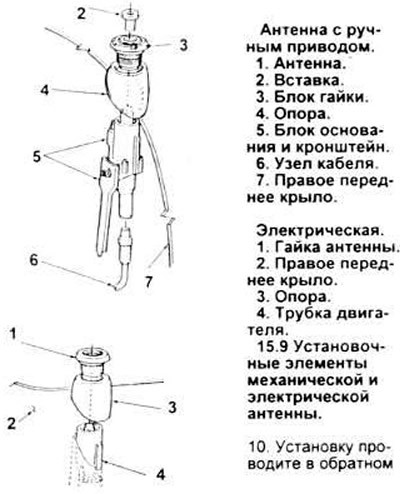

8. На механических антеннах, отвинтите гаечным ключом мачту антенны, снимите ее с автомобиля.
9. С помощью ключа или торцевой головки отвинтите гайку.
10. Установку проводите в обратном порядке.
