Узел двигателя и вентилятора
1. Откройте дверцу бардачка отпусти ее фиксаторы, опустите дверцу вниз.

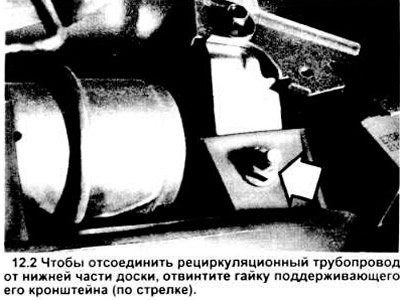

2. Отвинтите гайку крепления кронштейна рециркуляционного трубопровода к капоту (см. рисунок).
3. Отсоедините вакуумный разъем от входа рециркуляционнго вакуумного мотора.
4. Отвинтите 6 винтов, крепящих рециркуляционный трубопровод к узлу обогревателя/ испарителя (см. рисунок).

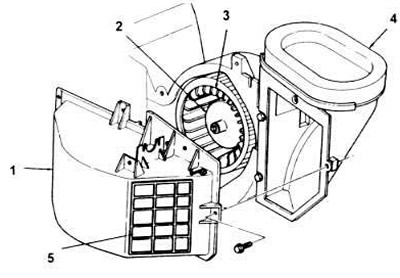

12.4. Трехмерное изображение рециркуляционного трубопровода и мотора вентилятора в корпусе.
1. Рециркуляционный трубопровод.
2. Мотор.
3. Вентилятор.
4. Внешний воздухозаборник.
5. Дверца рециркулятора.
5. Отсоедините узел обогревателя от рециркуляционного трубопровода. опустите последний в проем между панелью приборов и корпусом обогревателя.
6. Отсоедините элекроразъем мотора вентилятора от системы проводов.
7. Снимите скобу вентилятора и сам вентилятор (см. рисунок).

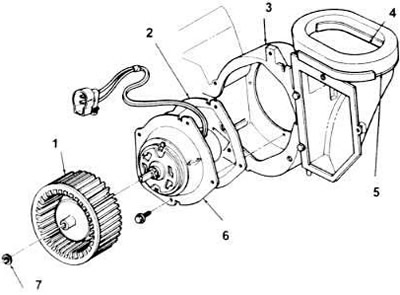

12.7. Трехмерное изображение вентилятора, мотора и корпусного узла.
1. Вентилятор.
2. Прокладка.
3. Корпус мотора (единое целое с корпусом узла обогревателя).
4. Внешний воздухозаборник.
5. Прокладка воздухозаборника.
6. Мотор
7. Фиксирующая шайба.
8. Отвинтите 4 винта от опорной плиты мотора. Выньте мотор из корпуса.
9. Установку проводите в обратном порядке.
Сопротивление мотора вентилятора
10. Отсоедините минусовой провод от аккумулятора.

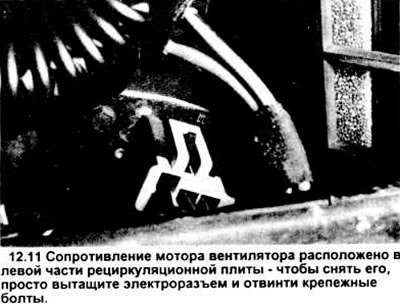

11. Чтобы подобраться к сопротивлению мотора вентилятора и термоограничителю, откройте дверцу бардачка отпустите фиксаторы корпуса бардачка и опустите его вниз. Сопротивление мотора вентилятора и термоограничитель установлены на корпусе обогревателя (см. рисунок), слева от рециркуляционного трубопровода.
12. Выньте электроразъем сопротивления.
13. Отвинтите два винта, крепящих сопротивление и снимите его с корпуса обогревателя.
14. Установка проводится в обратном порядке.
Осторожно: не наносите герметик на крепежную поверхность сопротивления.
